發布時間：2024-04-17
來源：廣拓公眾號
上期出的電子圍欄接線大全很有幫助，但是我又遇到新問題……
什么問題？
電子圍欄中心控制端不知道怎么接線？
明白了，今天這期就給你們安排上電子圍欄控制終端接線合集！
電子圍欄中心控制端分為報警主機和控制鍵盤，先介紹MK系列智能控制終端接線。

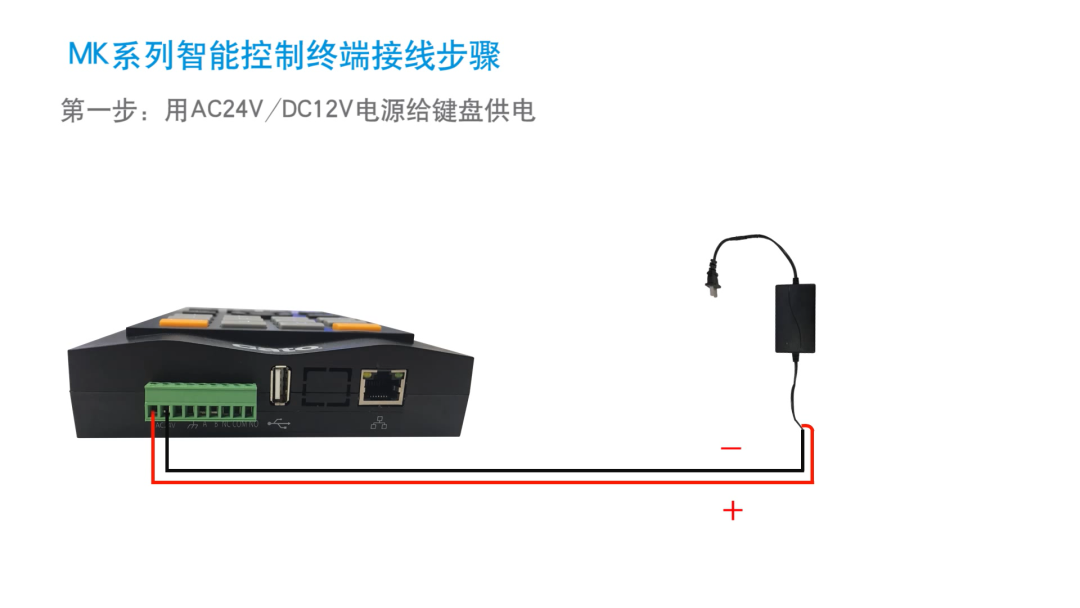

MK鍵盤連接AC24V\DC12V電源供電

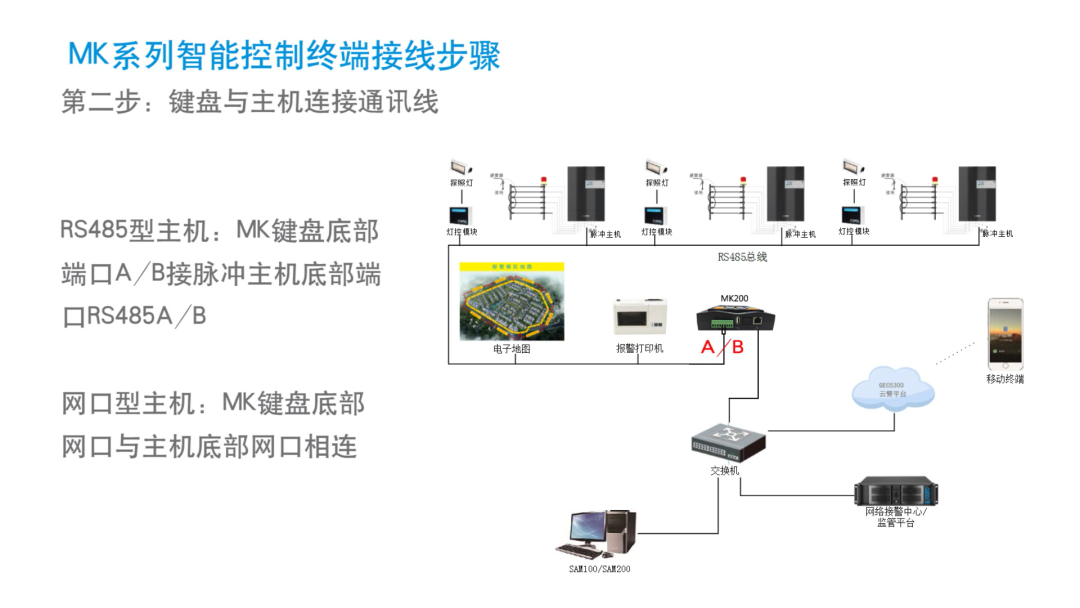

MK鍵盤連接電子圍欄主機

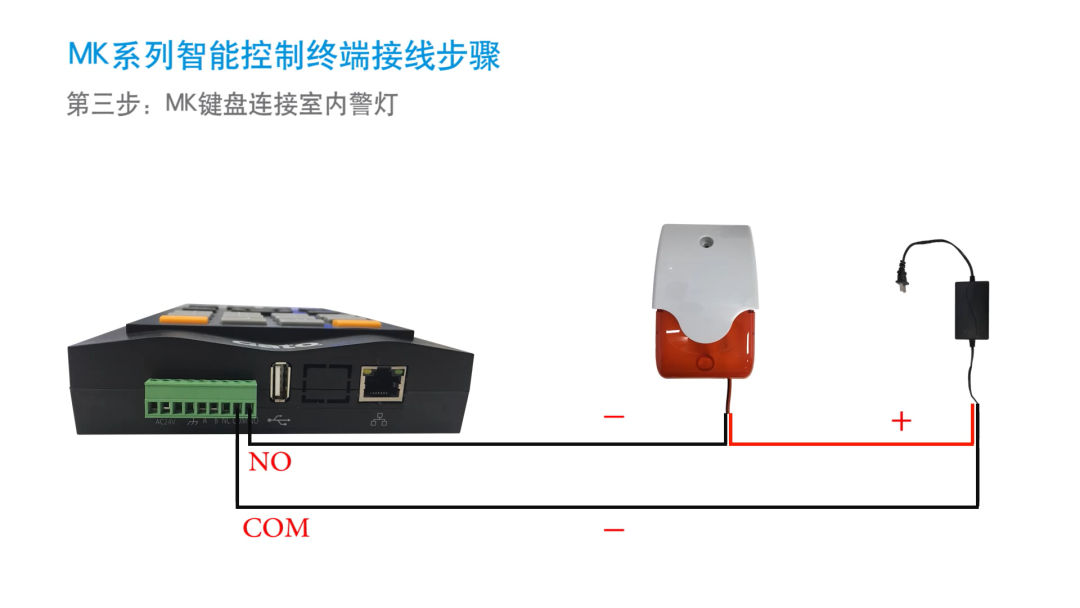

MK鍵盤連接室內警燈

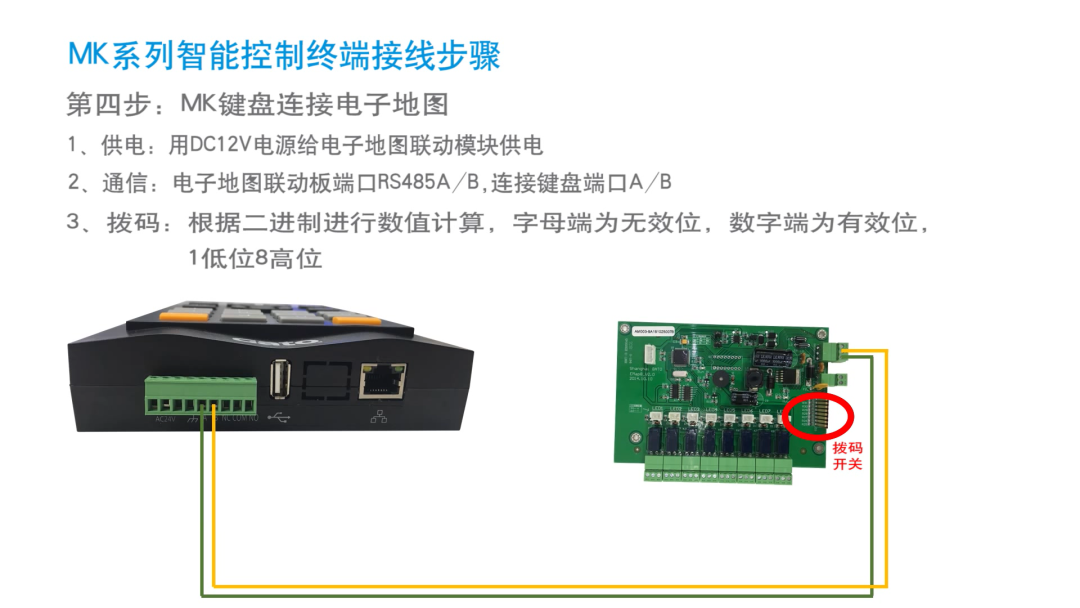

MK鍵盤連接電子地圖

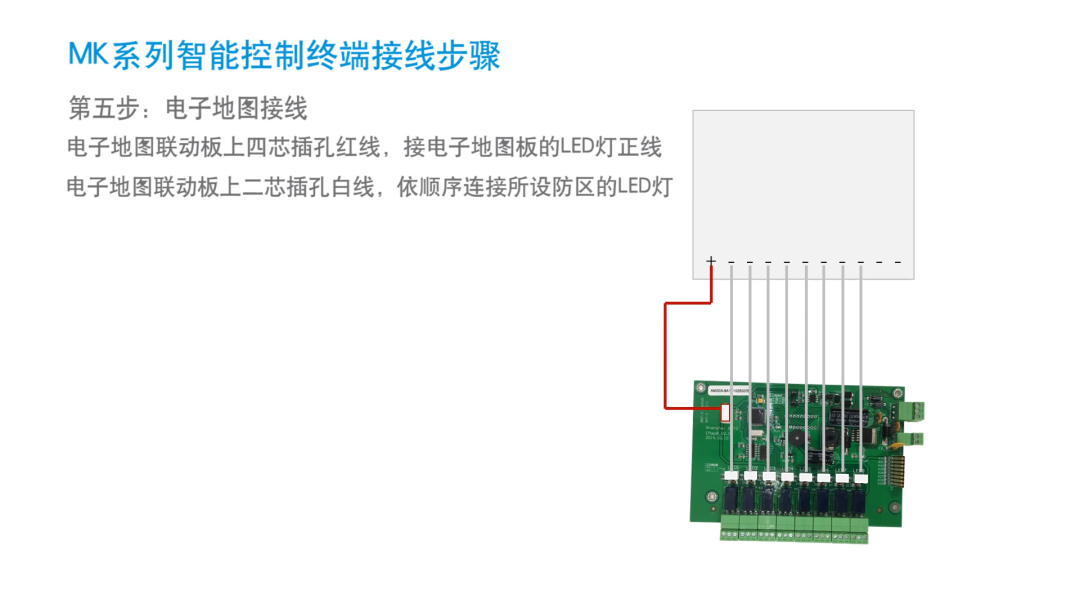

電子地圖接線

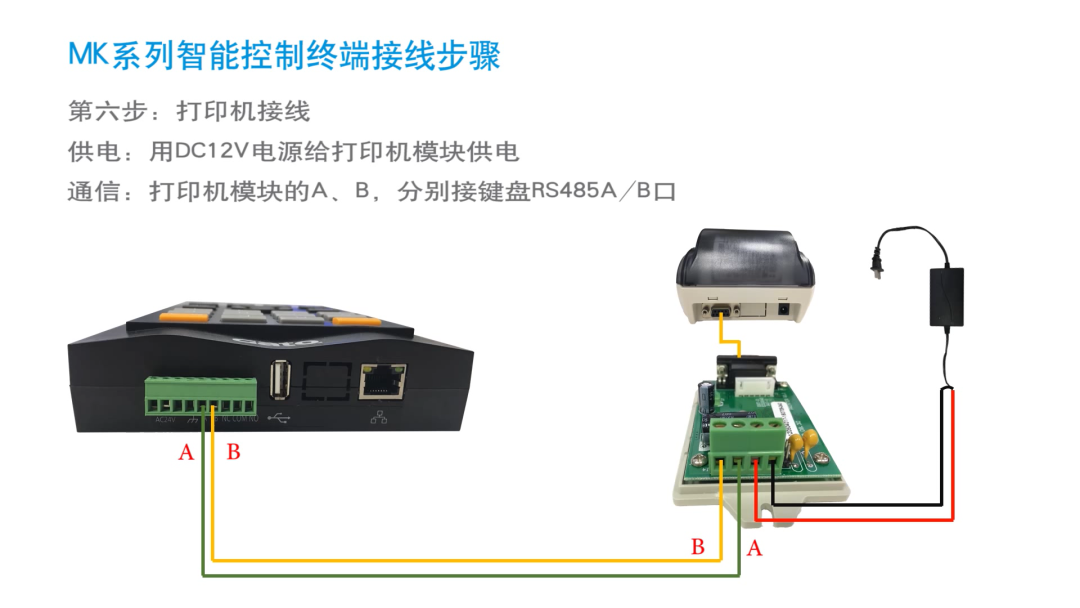

MK鍵盤連接打印機

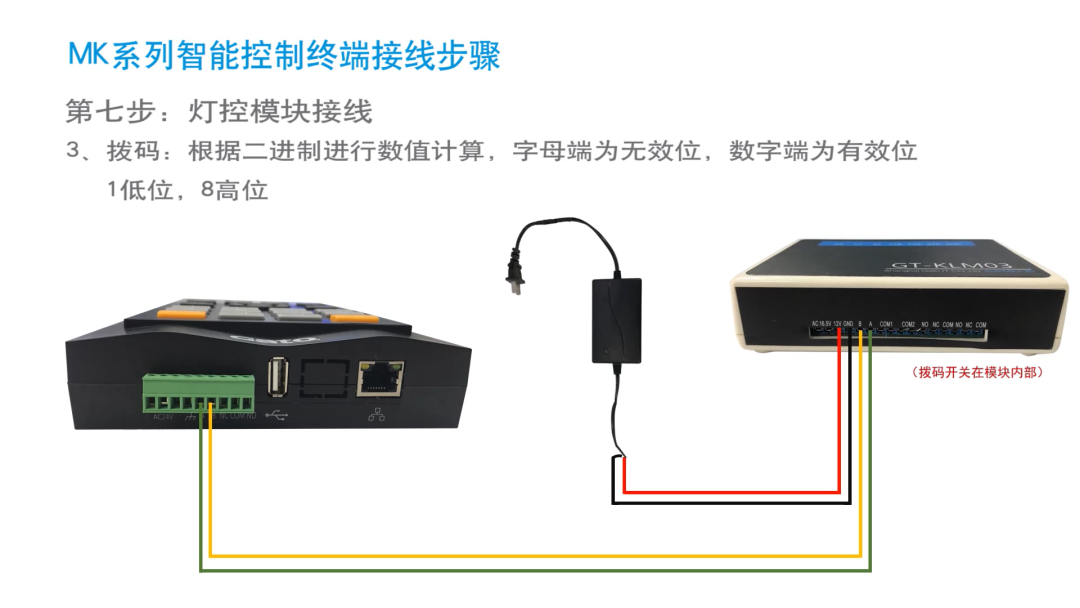

MK鍵盤連接燈控模塊
說完MK系列智能控制終端接線，下面我們?cè)賮碚f說A7系列報警主機接線！

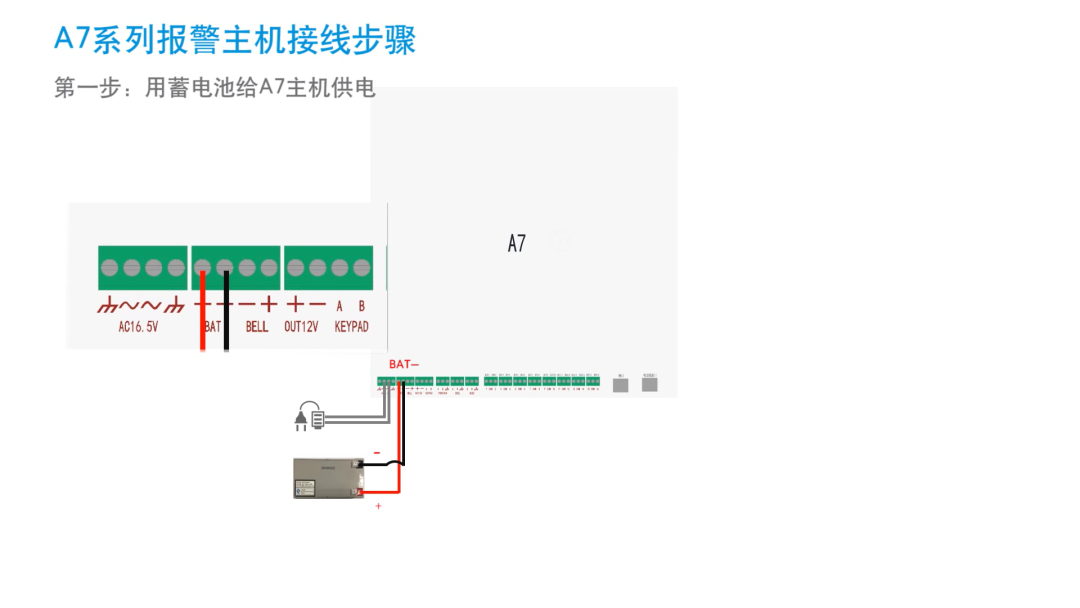

A7主機連接蓄電池供電

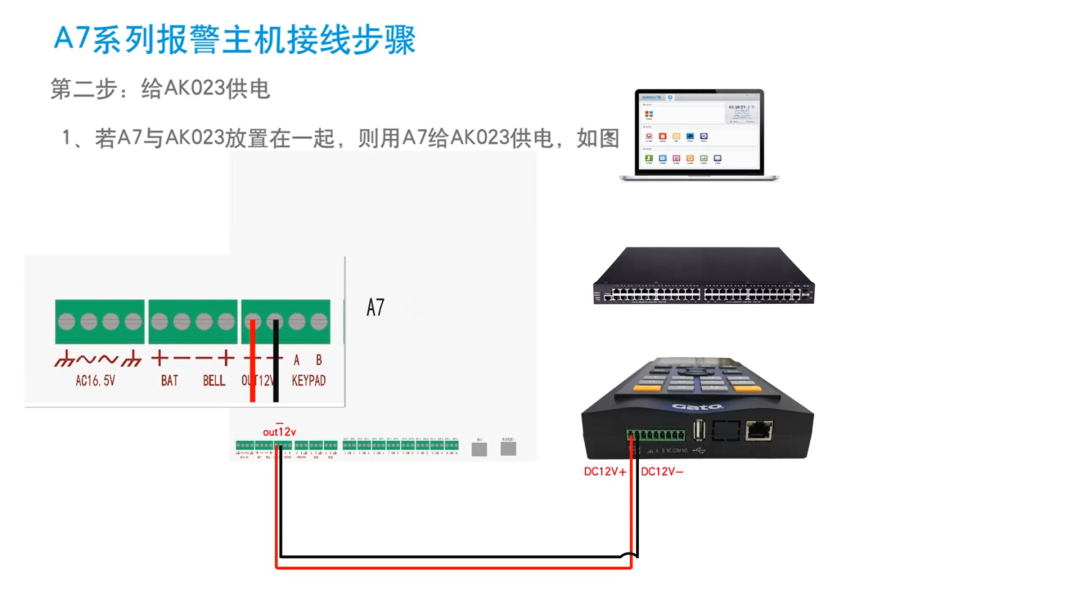

A7主機連接AK023供電

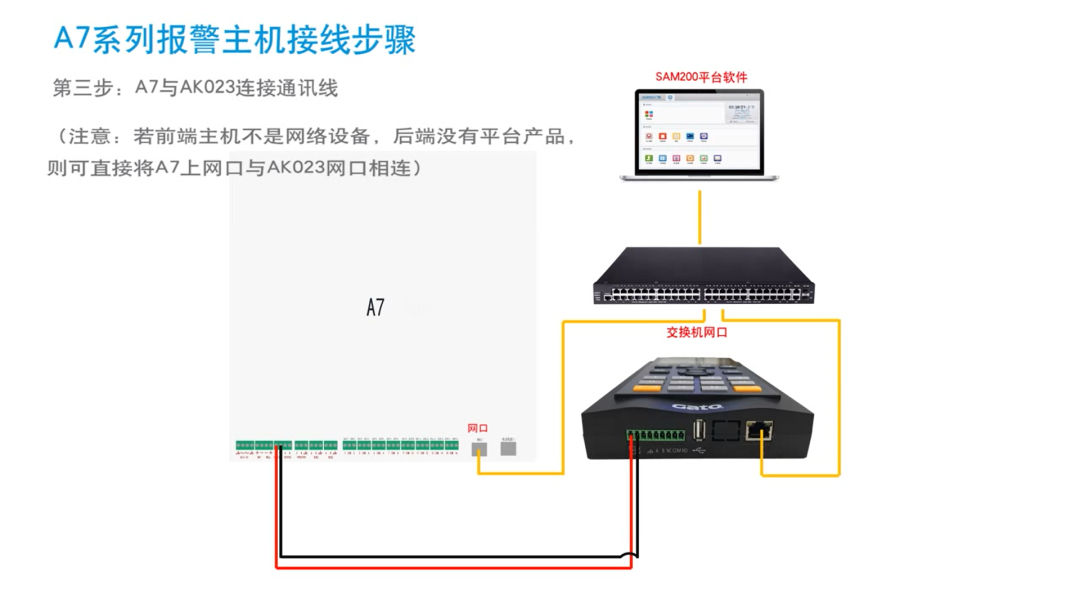

A7主機連接AK023通訊

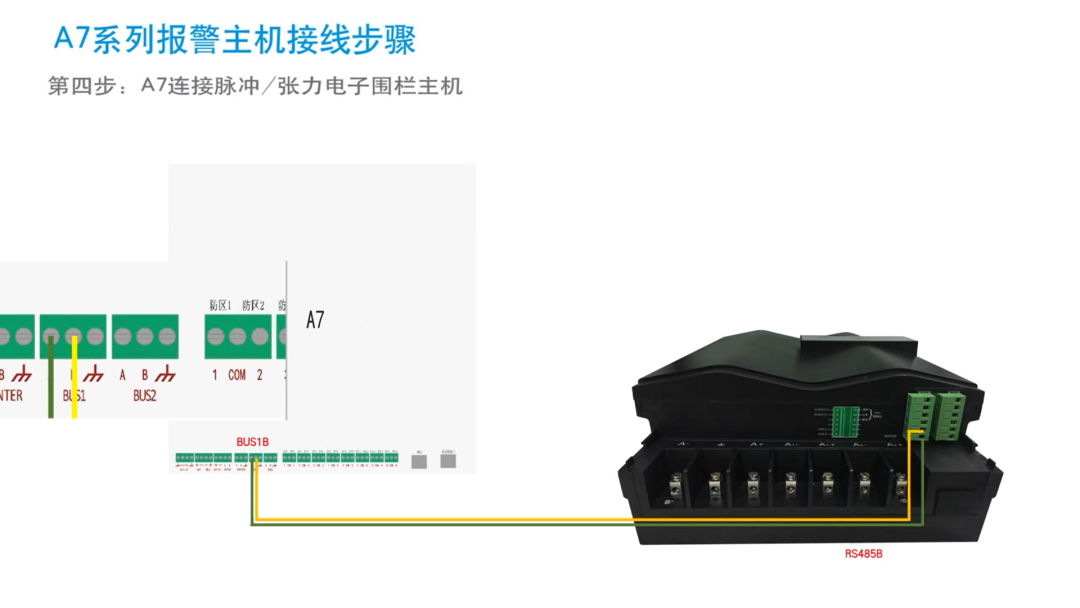

A7主機連接脈沖\張力電子圍欄主機

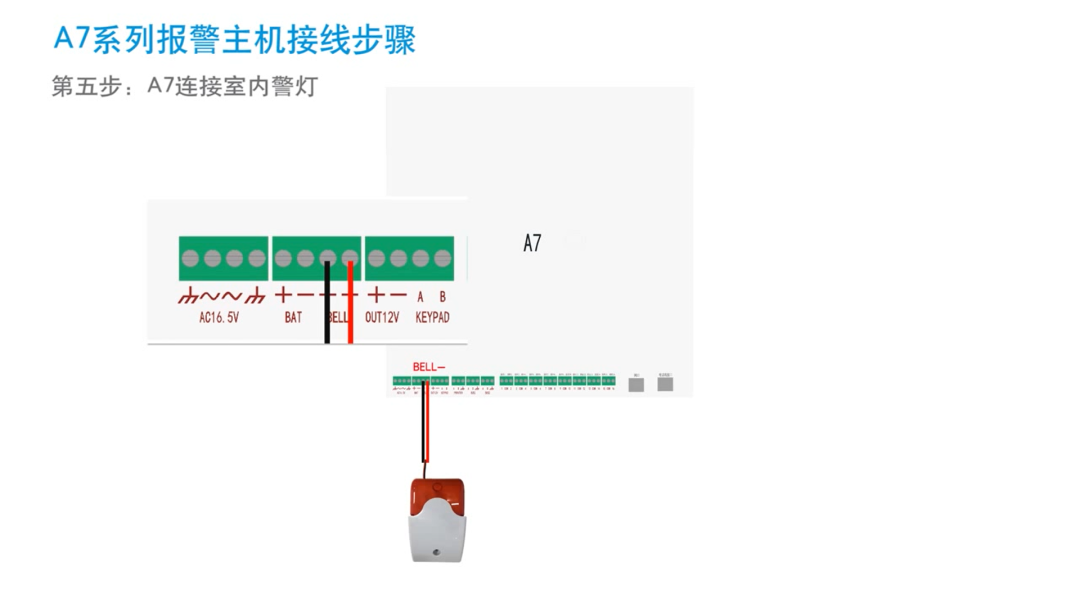

A7主機連接室內警燈

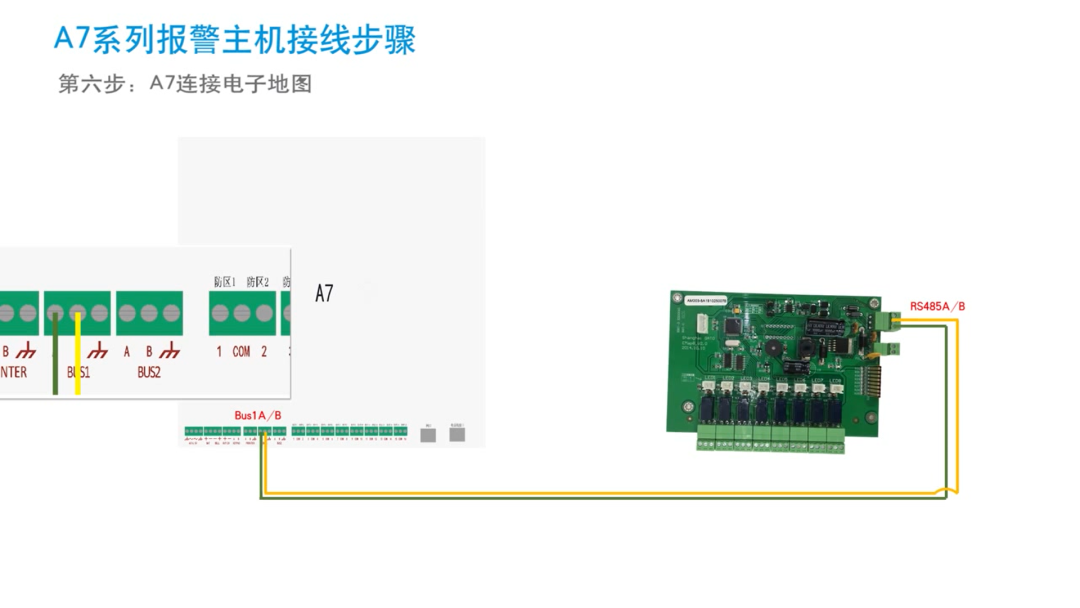

A7主機連接電子地圖

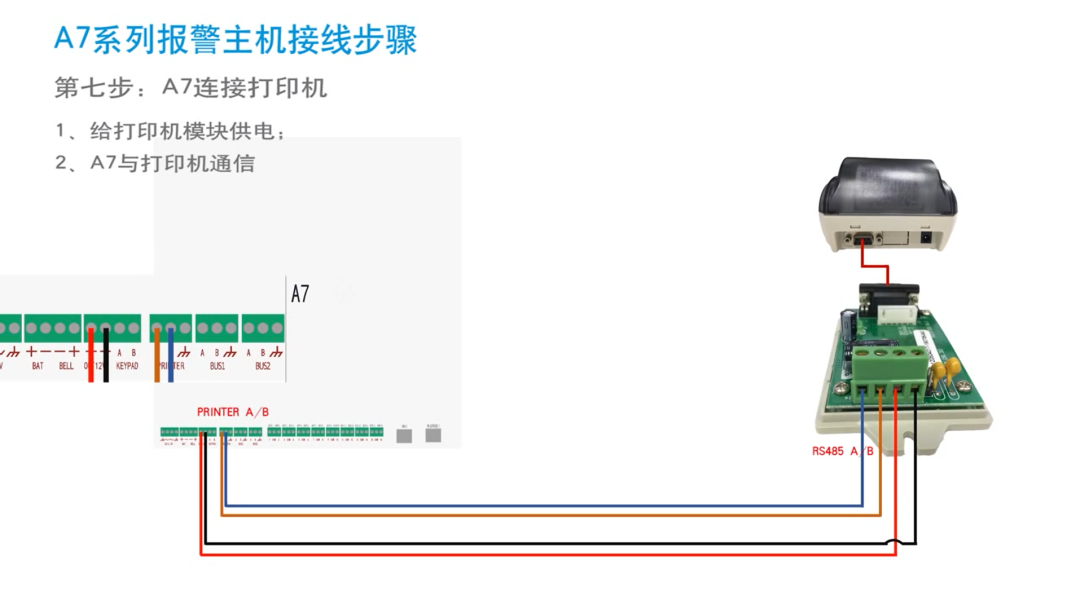

A7主機連接打印機
A7主機連接燈控模塊
