電子圍欄接線大全

電子圍欄接線大全

發布時間：2024-04-17

來源：廣拓


電子圍欄接線大全(圖1)

電子圍欄接線大全(圖2)


電子圍欄接線大全(圖3)
電子圍欄接線大全(圖4)
電子圍欄接線大全(圖5)
電子圍欄接線大全(圖5)

四線單防區怎么接線？

六線單防區怎么接線？

四線雙防區怎么接線？

六線雙防區怎么接線？

快被電子圍欄各種接線整崩潰了……

電子圍欄接線大全(圖5)
電子圍欄接線大全(圖8)

哈哈哈哈，接線是新手最常見的技術問題，別怕，小拓今天整理了最全接線圖，過來抄答案！

電子圍欄接線大全(圖9)


G5S、G5P單防區六線接線圖

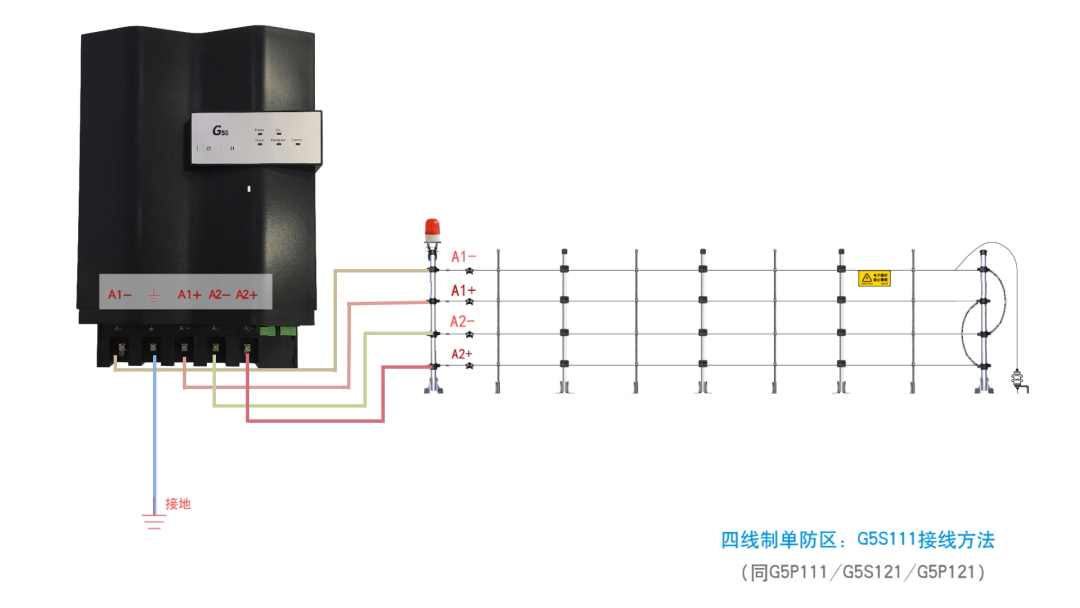

電子圍欄接線大全(圖10)



G5S、G5P單防區四線接線圖

電子圍欄接線大全(圖11)

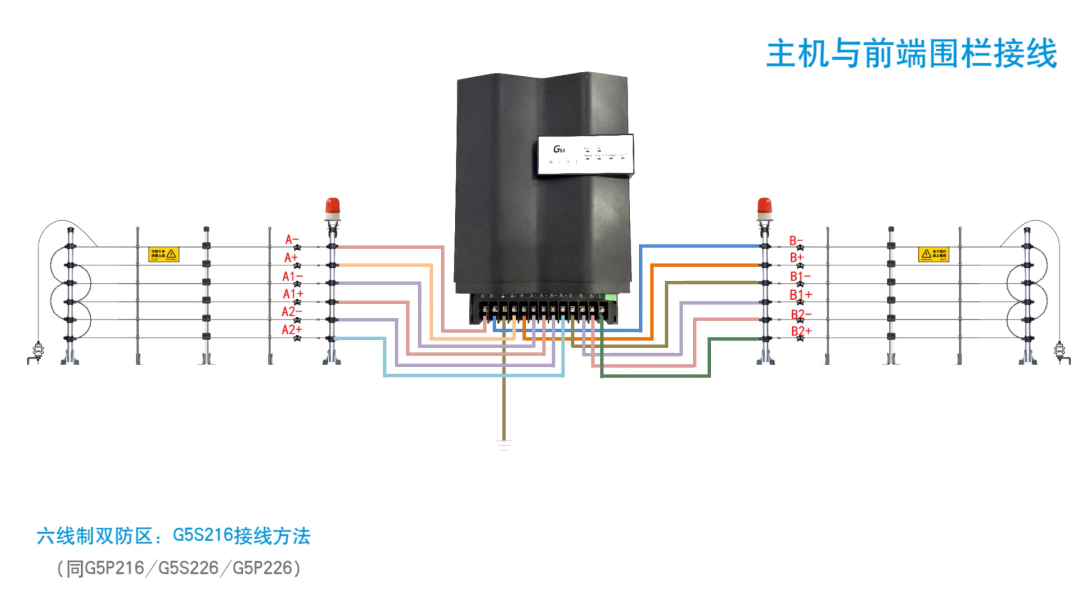

G5S、G5P雙防區六線接線圖

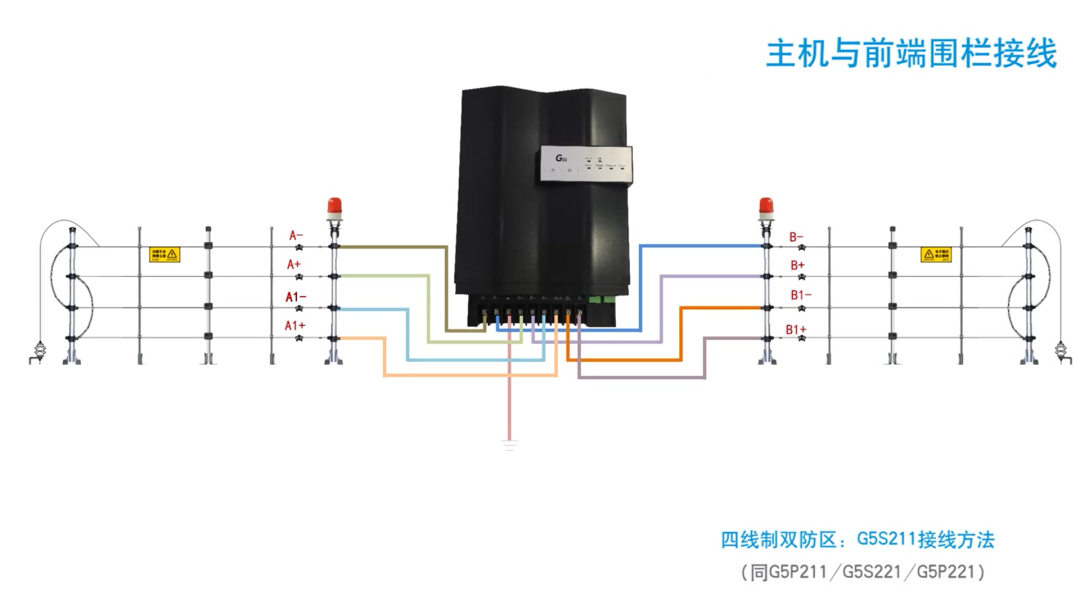

電子圍欄接線大全(圖12)



G5S、G5P雙防區四線接線圖

電子圍欄接線大全(圖13)

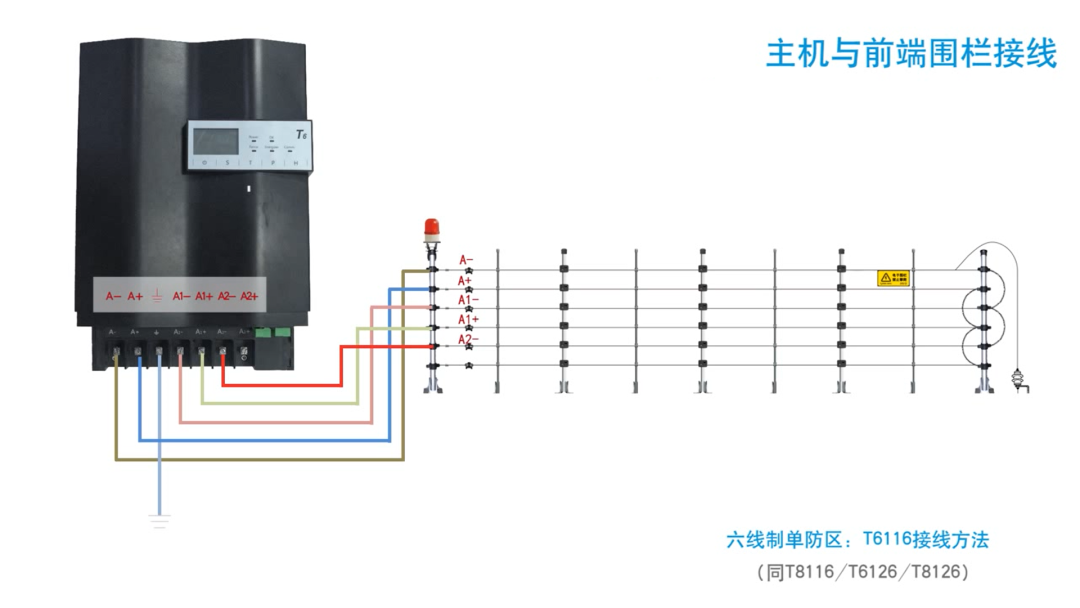

T6、T8單防區六線接線圖

電子圍欄接線大全(圖14)

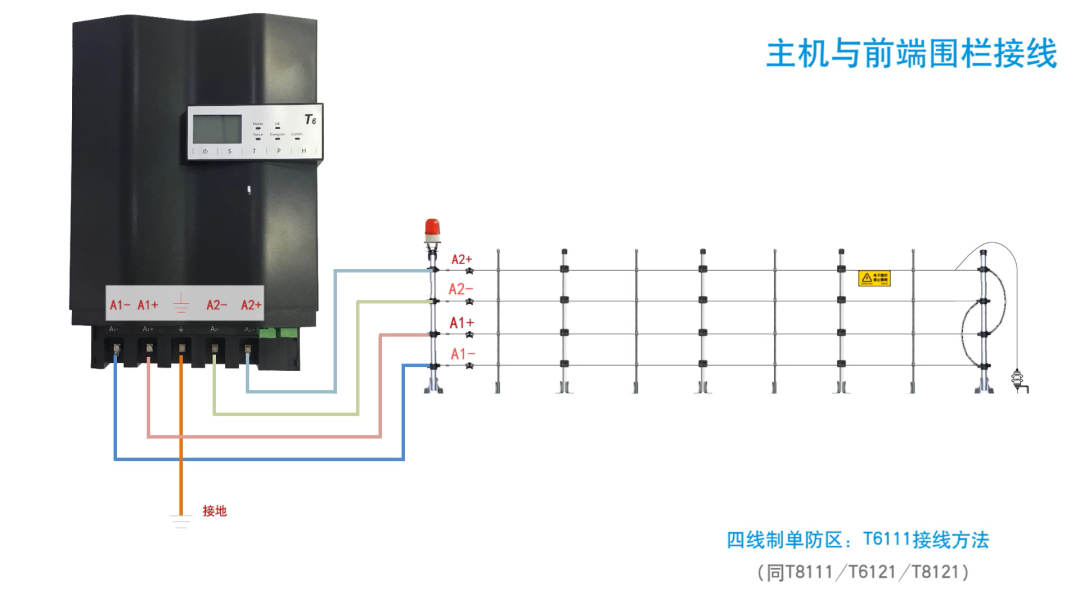

T6、T8單防區四線接線圖

電子圍欄接線大全(圖15)

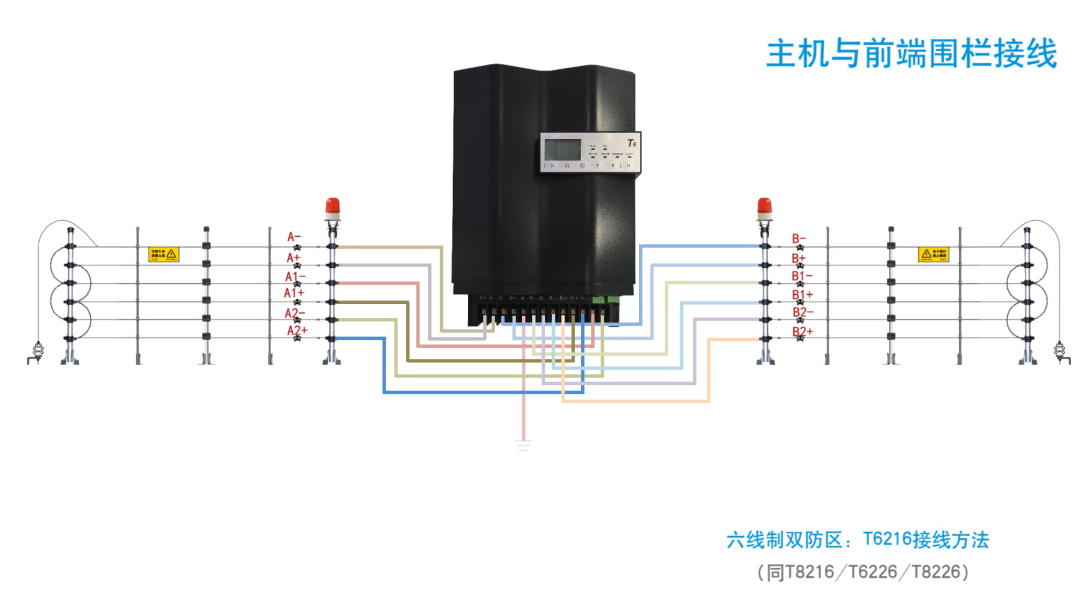

T6、T8雙防區六線接線圖

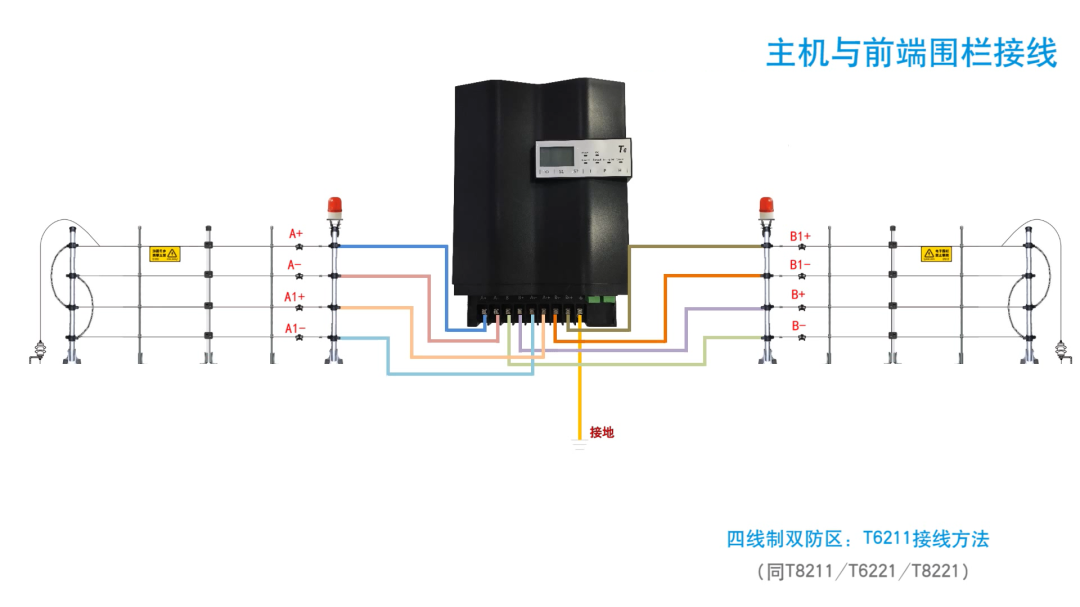

電子圍欄接線大全(圖16)



T6、T8雙防區四線接線圖

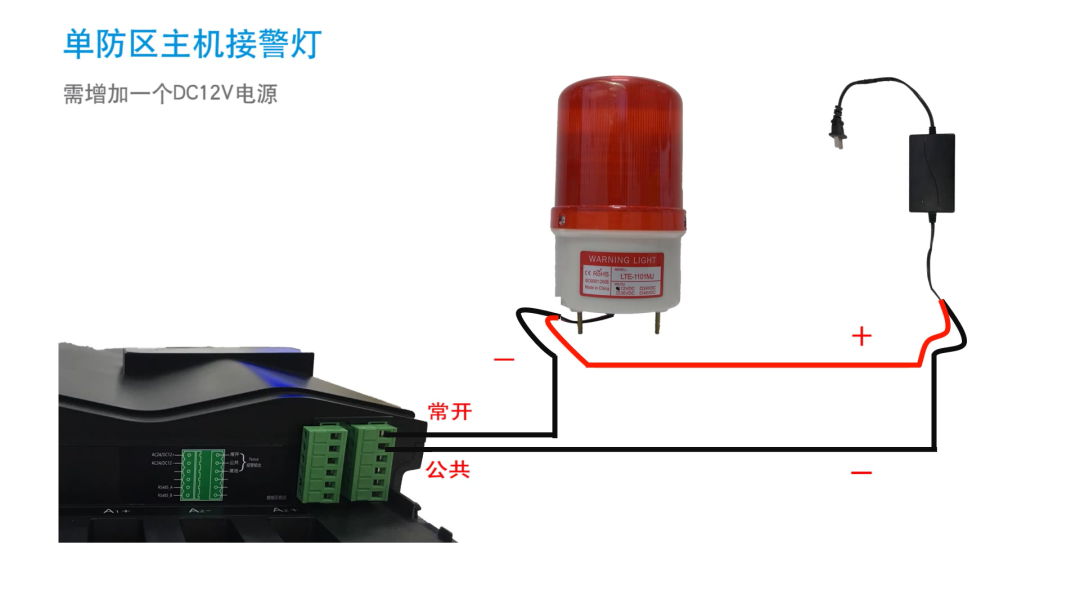

電子圍欄接線大全(圖17)



脈沖電子圍欄單防區主機接警燈

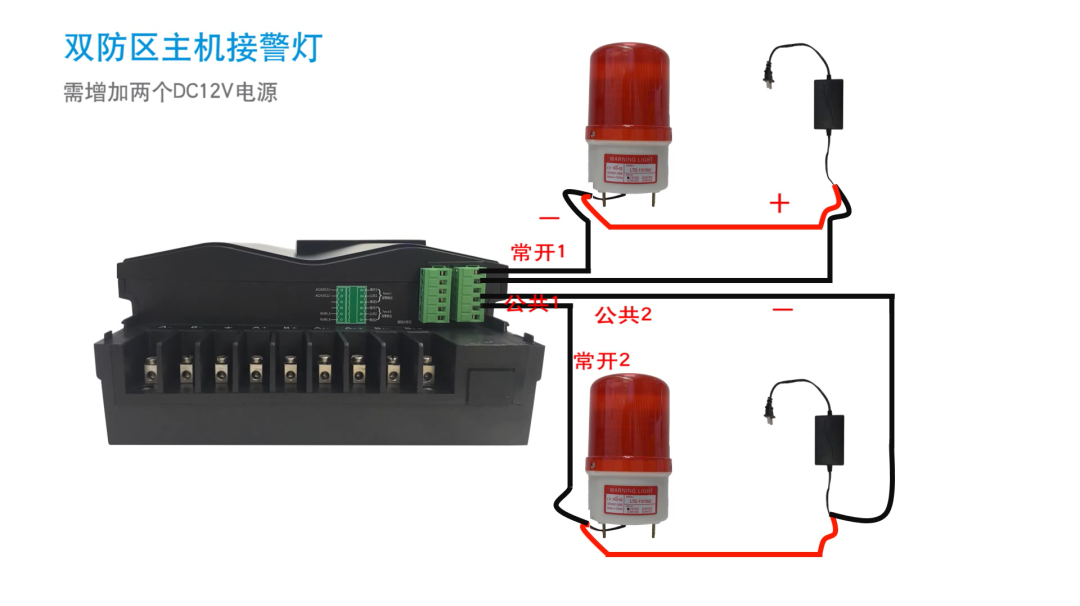

電子圍欄接線大全(圖18)



脈沖電子圍欄雙防區主機接警燈

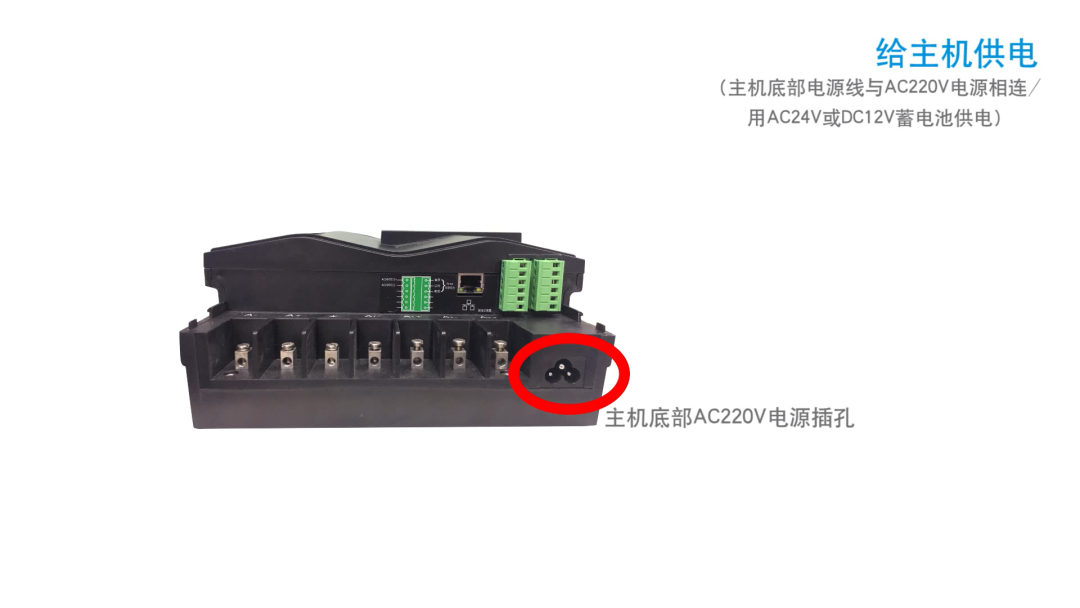

電子圍欄接線大全(圖19)



脈沖電子圍欄給主機供電

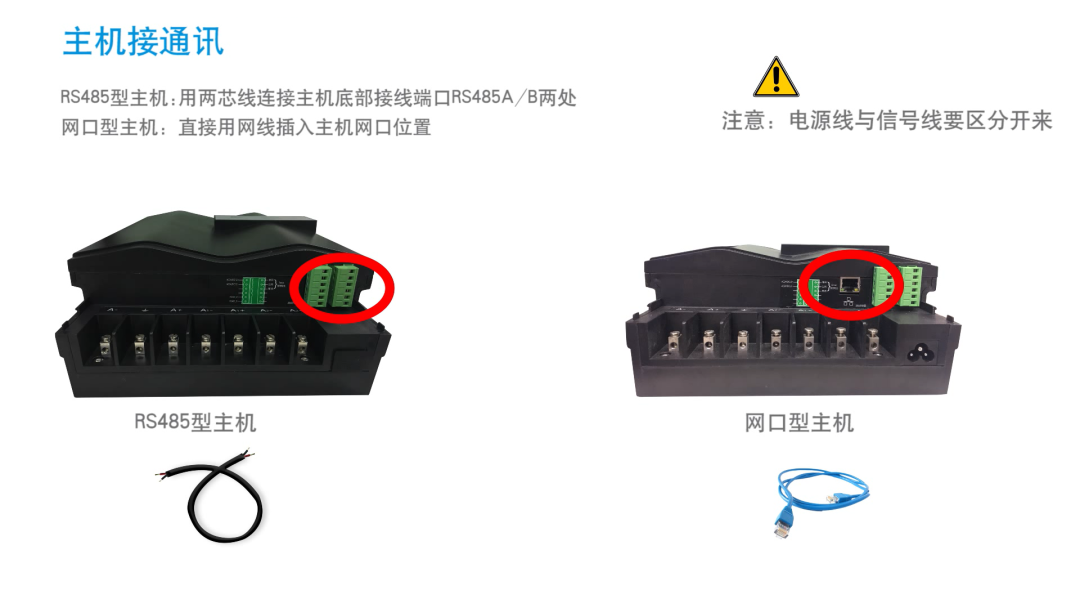

電子圍欄接線大全(圖20)



脈沖電子圍欄主機接通訊

電子圍欄接線大全(圖21)

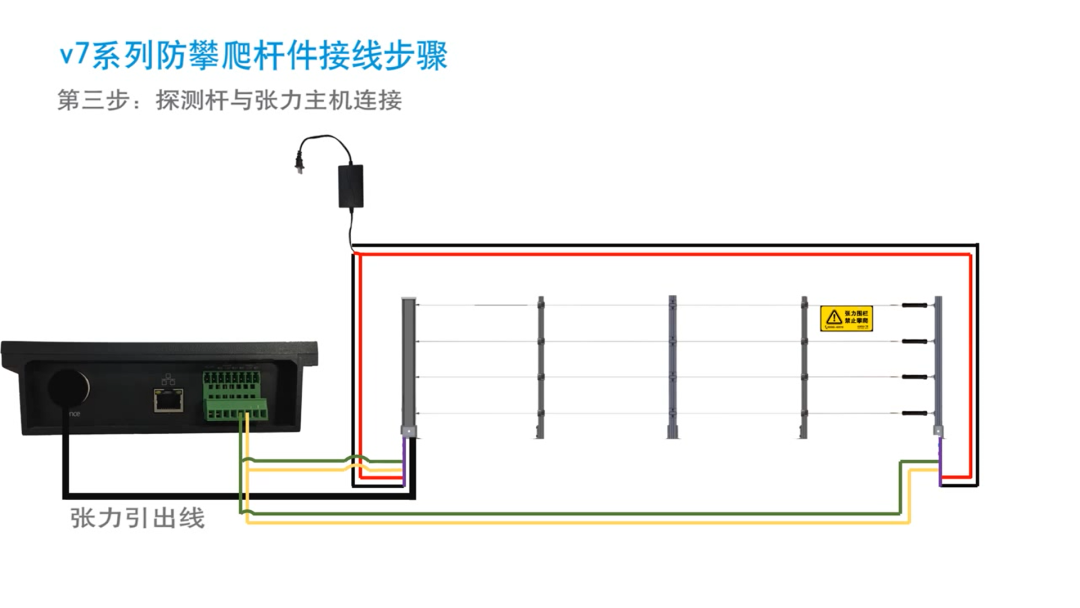

V7張力電子圍欄主機與探測桿接線

電子圍欄接線大全(圖22)

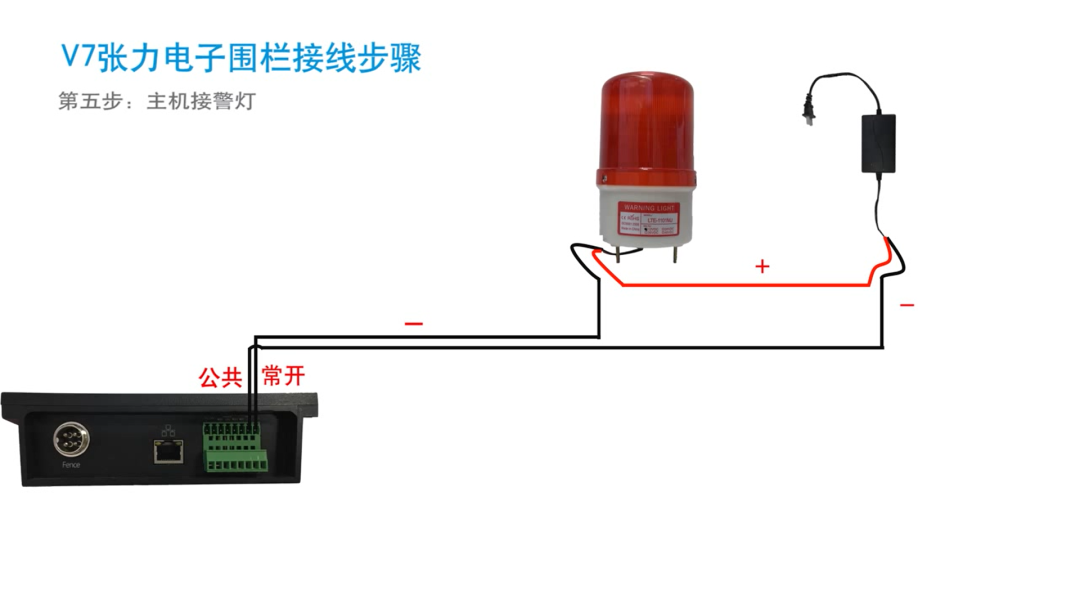

V7張力電子圍欄主機接警燈

電子圍欄接線大全(圖23)



V7張力電子圍欄電源接線

電子圍欄接線大全(圖24)

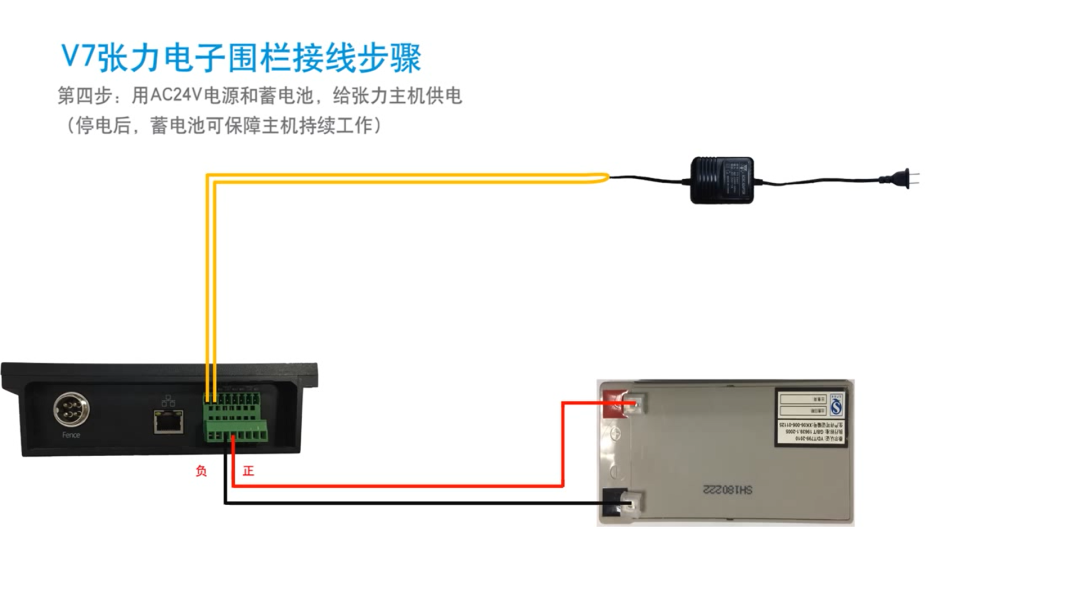

V7張力電子圍欄主機供電

電子圍欄接線大全(圖25)


如果你還是沒學會，
可以戳下方視頻，
視頻詳解每個接線步驟，
滿滿干貨，
實打?qū)嵔虒W(xué)，
快悄悄收藏轉發起來吧！
